商水县中心城区地下综合管廊专项规划(2016-2030)





说明















商水县城乡规划管理委员会办公室

郑州大学综合设计研究院有限公司

○一六年十


一、市政管线现状

商水县中心城区现状市政管线主要集中在其南、北两大片区其中南部片区为商水县老城区中心区域,北部片区为商水县近年来新建的产业集聚区。南北向市政管线铺设的通道主要为阳城大道(周商大道)、汝阳路(老城路);东西向市政管线通道主要为行政路、健康路、章华台路、溵川大道(纬一路)、纬三路、兴商大道(纬五路)等道路现状铺设管线类型主要为“给水管线、雨、污水管线、电力管线、电信管线”等

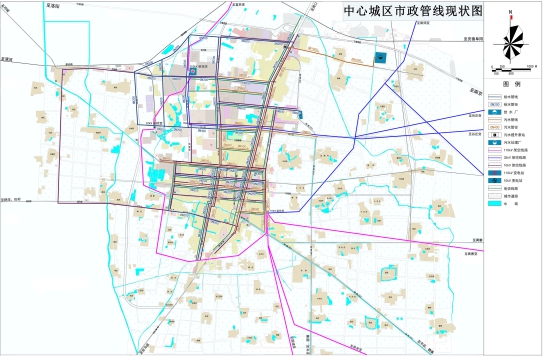

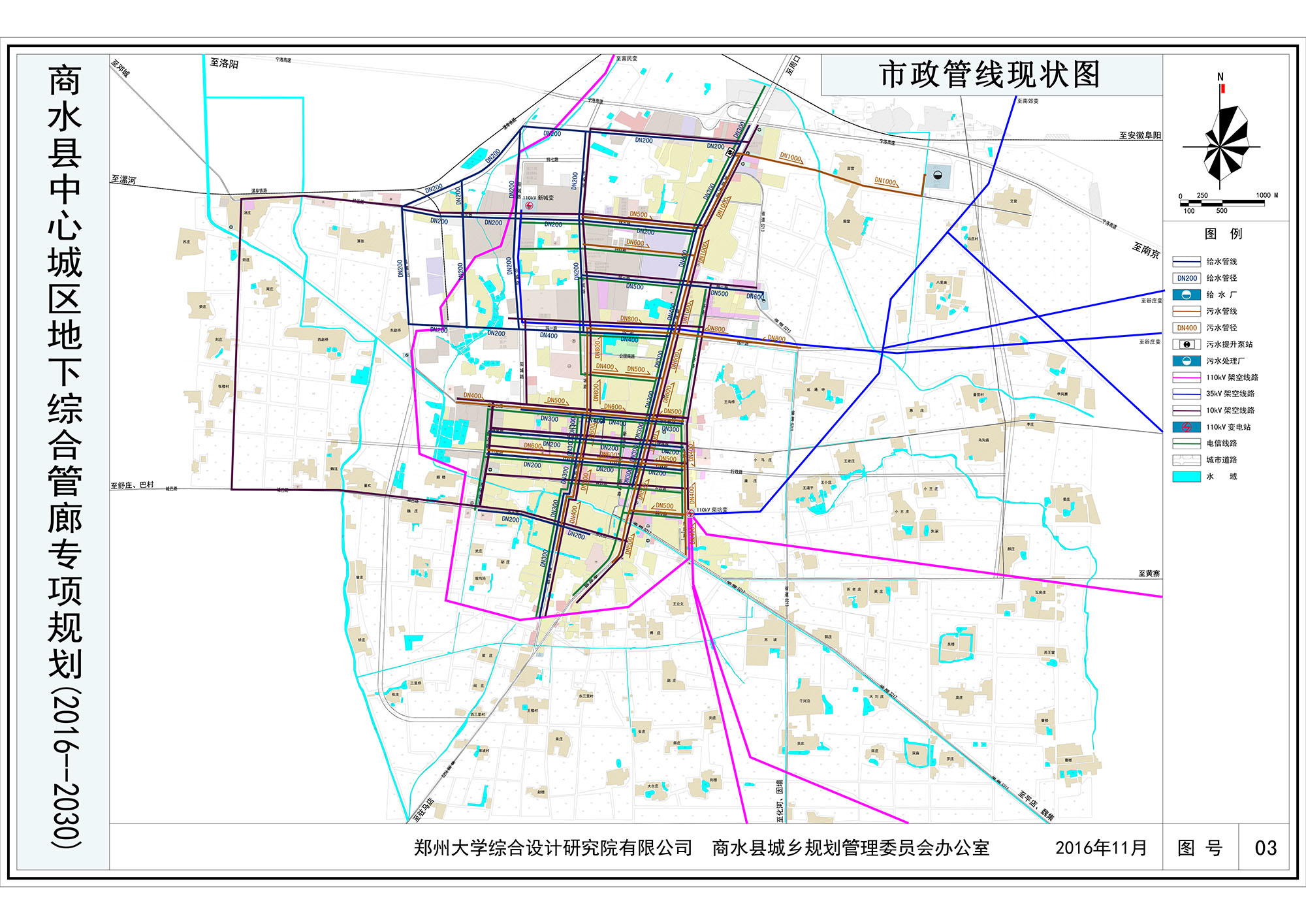

1-3  中心城区市政管线现状

二、规划原则

本次中心城区地下综合管廊专项规划坚持科学发展观,以调查研究为基础,从商水县的实际情况出发,贯彻国家政策和相关的规定,统筹规划、逐步实施、突出重点、经济合理。

1.因地制宜

根据商水县中心城区的地形地势特点、气象气候、空间布局等特征,进行综合管廊的总体布局和规划设计

2.远近结合

充分考虑商水近期和未来发展对市政管线的要求在规划布局时既满足近期建设要求,又照顾远期发展特征

3.统一规划

综合管廊具有较强的系统性,因此需要统一考虑,不但要考虑与入廊管线设施的协调统一,形成系统的布局,同时应根据不同路由入廊管线特性,统一考虑干、支线综合管廊的关系。此外还要统一考虑综合管廊与地下空间、环境景观的关系;

4.统筹兼顾

综合管廊工程是一项系统工程,具有系统性的一般特征,因此要总揽全局、科学筹划、协调发展、兼顾各方;

5.前瞻性原则

综合管廊规划既要符合市政管线敷设的技术要求,又要符合城市规划的总体要求。综合管廊的建设要为城市的长远发展打下良好的基础,要经得起城市长远发展的考验。根据规范要求,综合管廊工程的结构设计使用年限不宜低于100年,是“百年大计”的工程。因此,要用长远的眼光进行综合管廊规划。

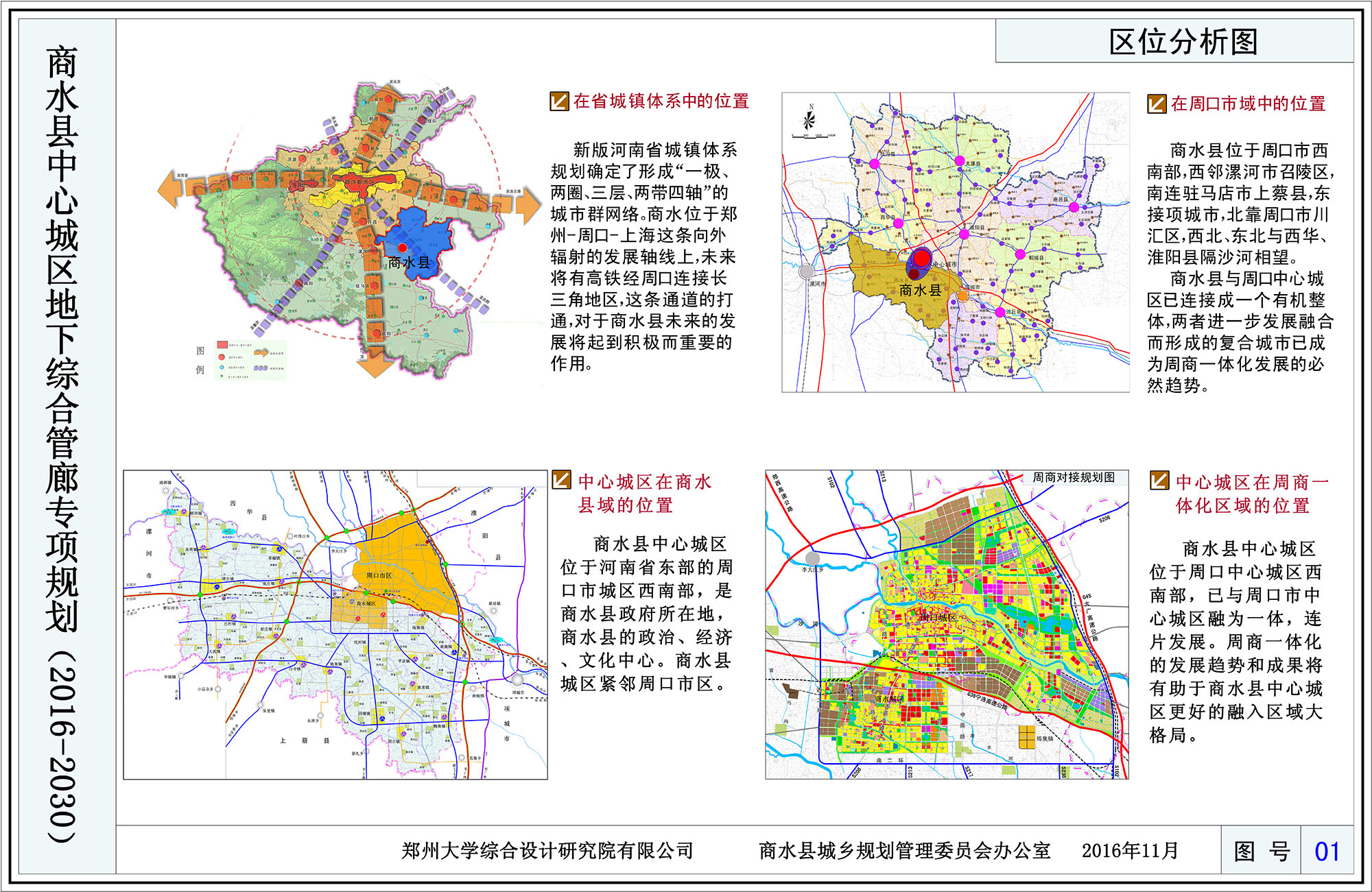

三、规划范围

本次规划范围与《商水县城乡总体规划(2012-2030)》确定的中心城区范围保持一致。规划边界为:东至周口市中原路南延线,西至规划西外环,北至南洛高速公路,南至规划南外环。

四、规划期限

本规划期限与城市总体规划保持一致,为2016年~2030年。

其中:近期:2016-2020年。

远期:2021-2030年。

五、规划内容

在对商水县中心城区建设地下综合管廊的必要性和可行性进行研究的基础上,合理确定综合管廊的规模、位置、走向、横断面等的初步方案,同时协调其与地下设施的竖向关系,估算投资规模,提出实施计划。

六、规划目标与规模

近期目标与规模

2020年,商水县建成由试点线路组成的地下综合管廊系统并投入运营;组建管廊公司,初步形成投资、规划、设计、建设、运营一系列运作机制;消除少量主要城市主干道、城市核心区、中央商务区、地下空间高强度成片集中开发区等反复开挖地面的“马路拉链”问题;主要街道消除蜘蛛网式架空线,城市地面景观明显好转。

远期目标与规模

2030年,商水县建成一批具有省内先进水平的地下综合管廊并投入运营;全面消除城市反复开挖地面的“马路拉链”问题;消除蜘蛛网式架空线,城市地面景观显著提高。

七、综合管廊系统布局规划

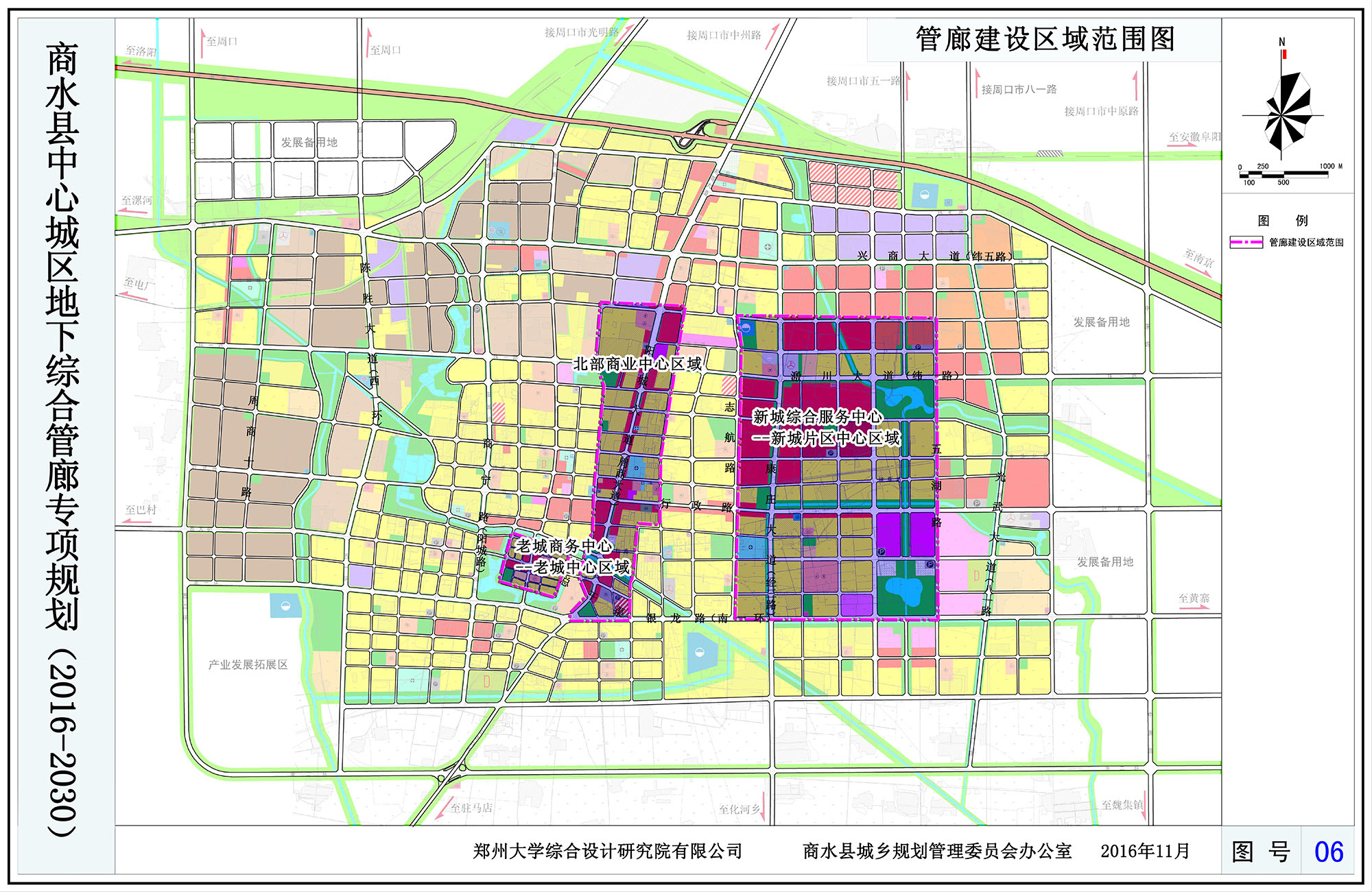

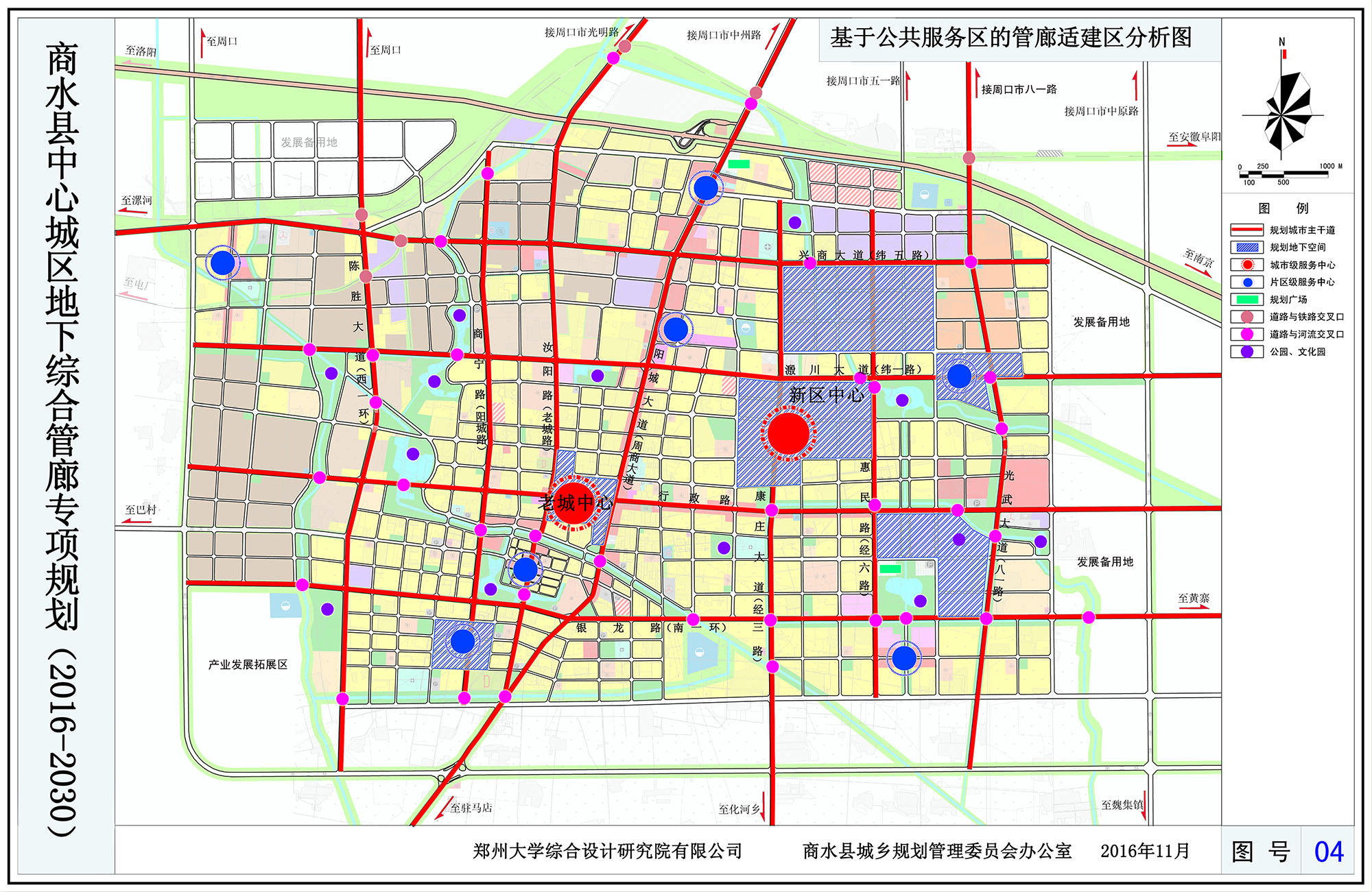

综合管廊建设区域

商水县设置个综合管廊建设区,分别是老城区护城河内部区域、西部片区阳城大道沿线区域新城片区中心区域。

西部护城河内部区域为商水县具有一定风貌特色的区域,面积为36.49公顷;西部片区阳城大道沿线区域,范围为阳城大道(周商大道)两侧东西各一个街坊,北至惠商路(纬三路)、南至银龙路(南一环),面积约256.6公顷;新城片区中心区域,范围为惠商路(纬三路)以南银龙路(南一环)以北、五湖路以西、志航路以东,面积约751.39公顷。

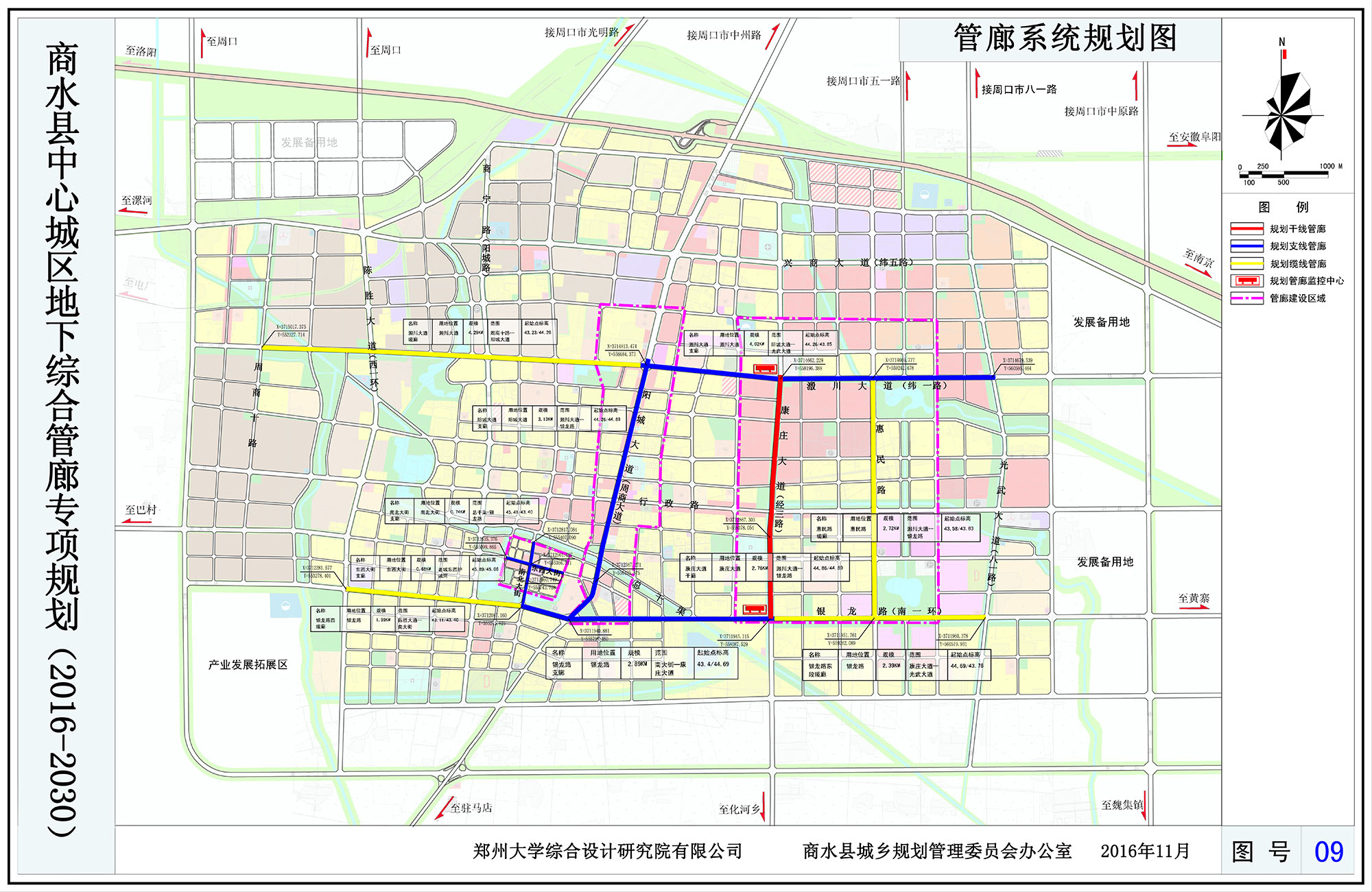

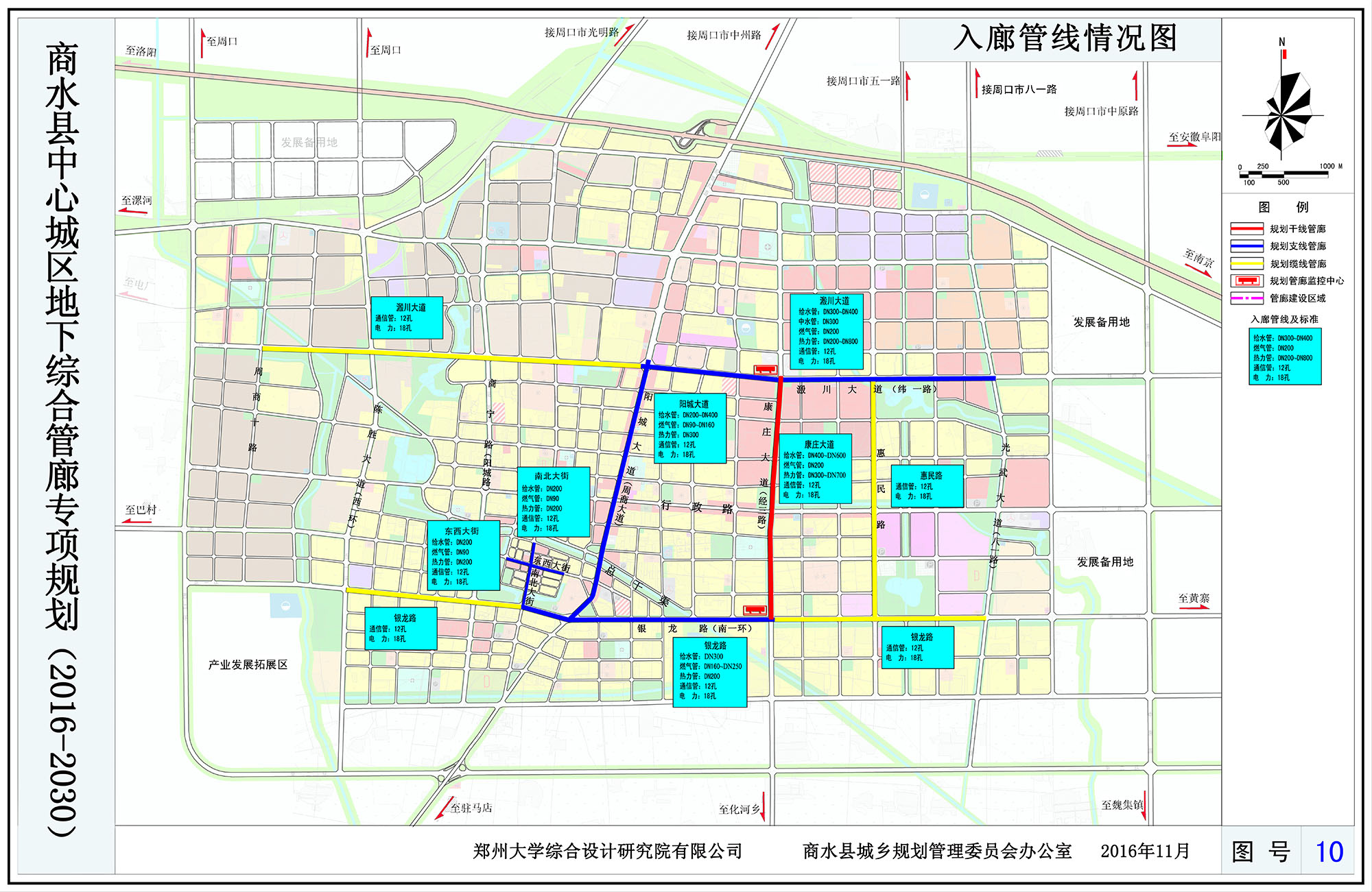

综合管廊布局规划

规划形成“纵”为主要骨架的综合管廊系统布局,形成“中心环状、外围放射”的综合管廊布局形态,最大限度的服务城区发展中心的高密度发展对市政管线安全性的要求,同时又兼顾中心外围片区发展的需求

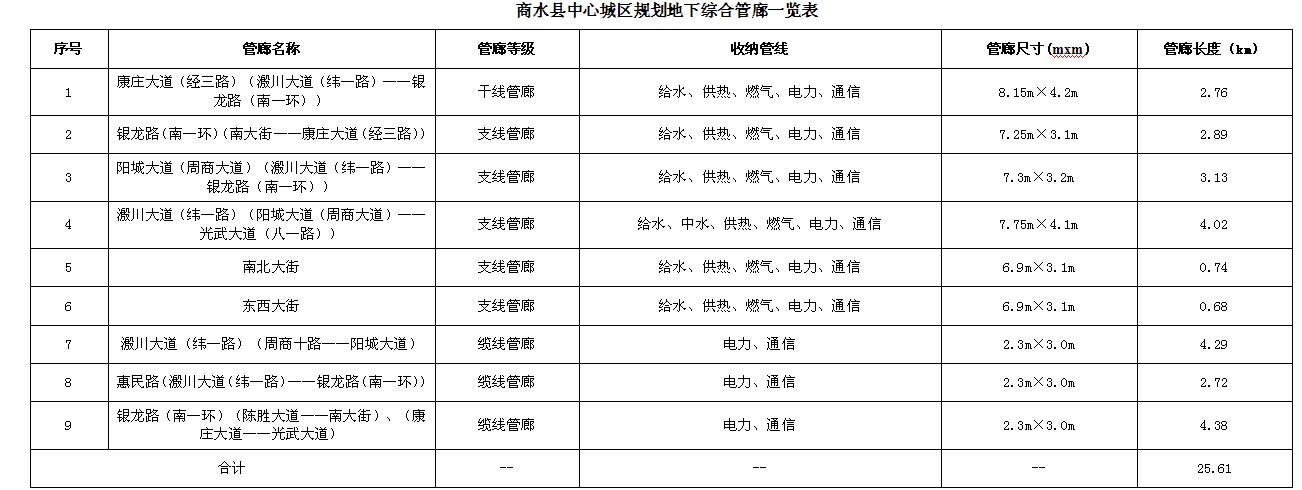

横”:溵川大道(纬一路)周商十路光武大道(八一路)),银龙路(南一环)陈胜大道光武大道)。“纵”:阳城大道(周商大道)溵川大道(纬一路)银龙路(南一环)),康庄大道(经三路)溵川大道(纬一路)银龙路(南一环)、惠民路(溵川大道(纬一路)银龙路(南一环))另外结合老城特色风貌规划十字形综合管廊,主要建设道路为东南西北大街十字路。规划综合管廊总长度25.61km

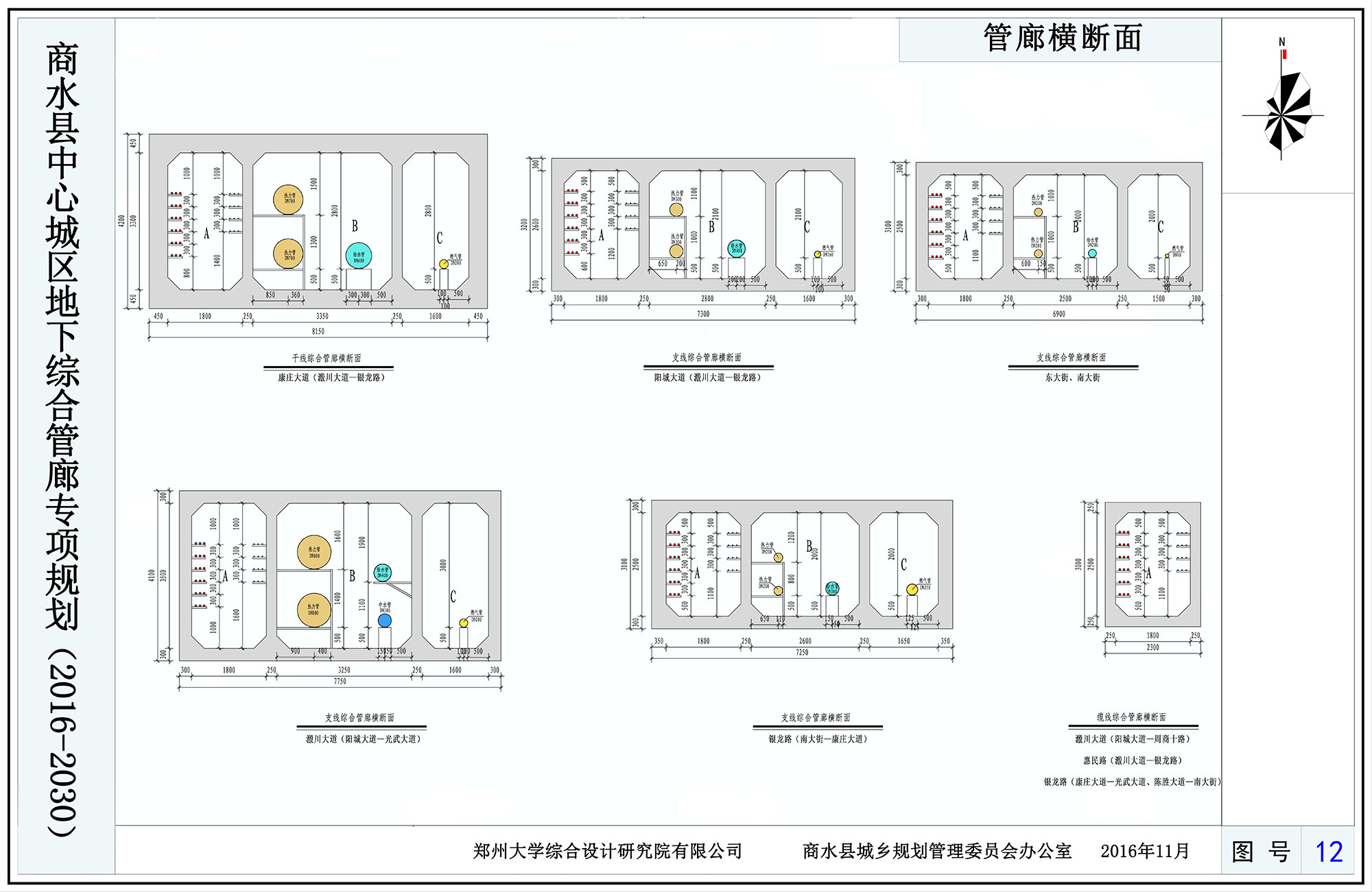

综合管廊断面形式

本次规划综合管廊根据纳入管线的类别推荐采用的尺寸形式8.15m×4.2m7.75m×4.1m7.3m×3.2m7.25m×3.1m6.93.1m2.33.0m规格形式。

其中管径8.15m×4.2m规格的综合管廊适宜于包含电力隧道(含110kv以上高压)、供热主干线和输水主干线的道路;管径7.75m×4.1m7.3m×3.2m7.26m×3.1m、6.9m×3.1m规格的综合管廊适宜于包含电力隧道、供热支线的道路;管径2.33.0m规格形式的综合管廊,主要为缆线管廊,适宜于包含电力、电缆隧道。
